UJK Parf Mk II vezető rendszer

A Pitagorasz-tétel alapján az UJK Parf Mk II vezető rendszer segít munkalap 20 mm pontos elrendezésű furatokkal történő gyártásában 30 perc, vagy még rövidebb idő alatt. Az UJK Super Dogs készletet, egy vezető sínt, és egy merülőfűrészt használva mindig gyors, tökéletes és egyszerű 45°-os és 90°-os vágást garantál akár nagy lapokon is. Az opcionális UJK dogs, szorítók, ékek és ütközők hozzáadásával számos munkadarab-rögzítési megoldás alapját képezi!

Az MK II hosszú távon garantálja a fúrási pontosságot. Lehetővé teszi a szűkebb rácsformátum létrehozását 32 mm-es vagy 48 mm-es osztásközzel, így több lehetőséget kínál a vágás, az összeszerelés vagy a befogás során. A rendszerhez egy centrotec bittartó is tartozik a 3 mm-es fúrófejhez, ami megkönnyíti a kezelést.

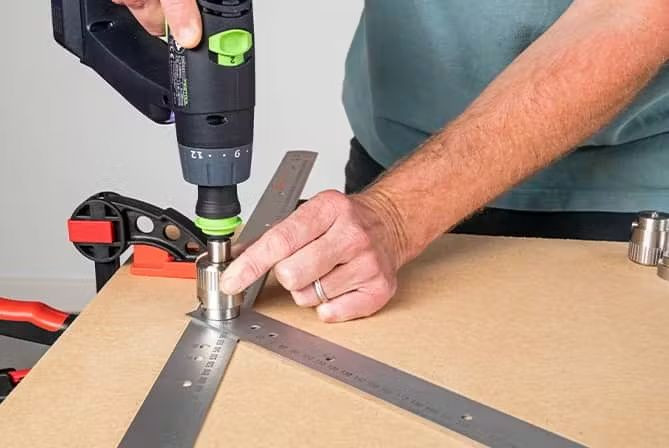

A rendszer pontossága a Parf stift furatainak nagyon szoros tűréshatárától függ. Az Mk II fúróvezetők biztosan illeszkednek az UJK Mk II Parf stift furataiba. A vezetők egy olajpersellyel rendelkeznek, amely vezeti az Mk II 3 mm-es fúrófejet. Ez a kialakítás megakadályozza a létfontosságú furatok kopását, vagy megnyúlását ismételt használat következtében. Az Mk II stiftekben található további furatok lehetővé teszik 32 mm-es vagy 48 mm-es középpontú közbenső furatok, vagy 90°-tól eltérő, előre meghatározott szögben történő furatok készítését. A Parf stifteken az egyik szélükön metrikus skála található, így a műhelyben más célokra is felhasználhatók.

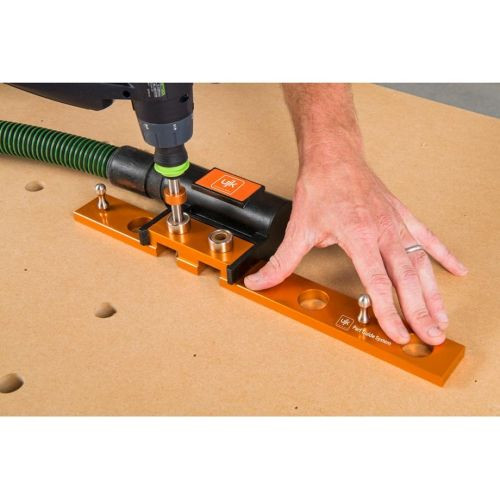

Miután a 3 mm-es lyukminta elkészült, a Parf vezetőblokk és a 20 mm-es fúrófej segítségével növeli a lyukak méretét, és a munkaasztal elkészült, készen áll a fúrófejek befogadására.

A teljes UJK Parf Mk II vezetőrendszer 2 db 1 m hosszú Mk II Parf rudat tartalmaz, 96 mm-es középponttávolsággal ellátott lyukakkal a hosszukban; 2 db Mk II fúróvezetőt, egy 3 mm-es Mk II fúrófejet és 3 db Mk II vezetőcsapot. A rendszer tartalmaz egy kihúzó kimenetet, egy vezetőblokkot, valamint egy pár UJK alacsony profilú fúrófejet és egy speciális 20 mm-es TC fúrófejet 3 mm-es középvezetővel. Megjegyzés: 3/4"-os maró nem kapható.

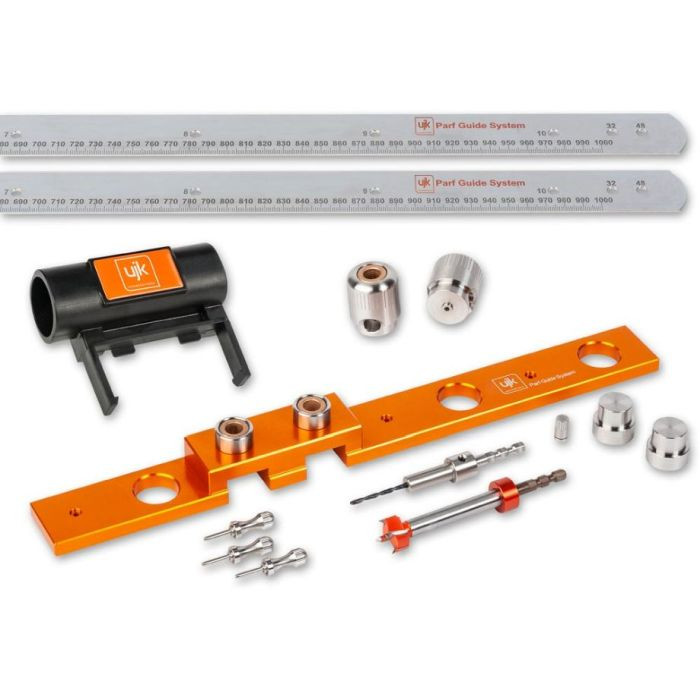

A készlet tartalma:

2 db 1 m hosszú Parf vezetőlemez
2 db fúróvezető
3 mm-es fúrófej
20 mm-es fúrófej 3 mm-es fúróvezetővel
3 db vezetőcsap
Vezetőblokk
2 db alacsony profilú dog (ütköző)
Elszívó csatlakozó
Használati utasítás (angol)

Hauch Tomi videója a rendszerről

Angol nyelvű videó a rendszer használatához

Az UJK Parf Mk II vezetőrendszer az Axminster Tools és Peter Parfitt együttműködése. A rendszer gyártása teljes egészében Axminsterben, Devonban történik az UJK márkanév alatt.
